Elektrische Ausrüstungen für Bergbaumaschinen und -anlagen

Explosionsgeschütztes Steuerpult Typ STP 150 ed[ia]

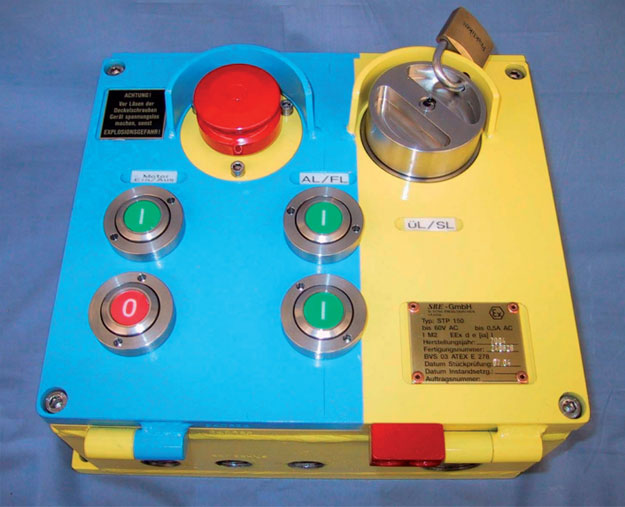

Das Steuerpult STP 150 wurde speziell für den untertägigen Bergbaueinsatz entwickelt. Durch seine kompakte und stabile Bauform kann das Steuerpult hervorragend auf ortsveränderlichen Betriebsmitteln wie Senk-, Lademaschinen, Bohrwagen und Streckenausbaubühnen installiert werden. Es ist, je nach geforderter Zündschutzart, in bis zu 10 Varianten erhältlich.

  • Motorsteuerung Ein/Aus
  • Scheinwerfersteuerung Ein/Aus
  • Lichtdimmung
  • Notausschalter
  • konzipiert für den Einsatz in explosionsgefährdeten Bereichen
Images/Produkte/Maschinenzubehoer-Typ-STP-150-gross.jpg

Weitere Informationen


Das Steuerpult Typ STP 150 ed[ia] dient auf ortsveränderlichen Betriebsmitteln in Verbindung mit einem Motorsteuergerät zur Ansteuerung des ÜL-SL-Leiters, zu einem in der Strecke vorgeordneten Schaltgerät mit Steuerschaltfunktion.

Zusätzlich ist das Steuergerät STP 150 ed[ia] mit einem Not-Aus-Schalter für einen eigensicheren sicherheits-gerichteten Stromkreis ausgerüstet sowie mit bis zu maximal sechs Stück Drucktastern, die zur Ansteuerung der Motor Ein-/Aus-Funktion und der Scheinwerfer Fern-, Abblend- bzw. -Dimmfunktion auf ortsveränderlichen Betriebsmitteln dienen.

Das sehr robuste Gerät ist in modularer Bauweise vollständig aus CrNi-Edelstahl gefertigt. Die einzelnen Schwenk- und Drucktaster können bei Beschädigung problemlos ausgetaucht werden.


Die umständliche Montage von Einzelkomponenten wie Steuerschalter, Not-Aus- Schalters und mehrerer Schwenktaster im Fahrerstand einer Senkmaschine entfällt durch den Einbau des multifunktionalen Steuerpultes STP 150.

Als Sonderausführung kann ein Steuerpult mit integriertem Heulton-Lautsprecher angeboten werden, welcher durch entsprechende Ankopplung mit einem Motorsteuergerät die Anlauf-Warnfunktion für die Umgebung einer Maschine akustisch ermöglicht. Optional sind zum STP 150 auch separate Not-/Ausschalter und Steuerschalter zur individuellen Installation an einer Maschine erhältlich.

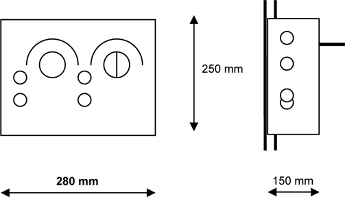

Maße

Länge 280mm
Breite 250mm
Tiefe 150mm
Gewicht 33kg



Images/Produkte/gehaeuse3_301.jpg

Elektrische Daten STP 150 ed[ia] (Variante 1)

Nichteigensicherer Stromkreis
Spannung 60-690V
Stromstärke 0,5 bis 10A
Frequenz 50Hz
max. zulässige Umgebungstemperatur 40°C
Eigensicherer Bereich*
Spannung UI bis 20 V
Innere wirksame Kapazität Ci vernachlässigbar
Innere wirksame Induktivität Li vernachlässigbar


*Jeweils zum Anschluß von (max. 4) eigensicheren Stromkreisen

Besonderheiten

Dieses Produkt ist ein Gerät im Sinne der Richtlinien 94/9/EG (ATEX-Richtlinie) und
Richtlinie EMV 2004/108/EG (EMV-Richtlinie). Die Richtlinien werden erfüllt.

Angewendete harmonisierte Normen zur ATEX-Richtlinie, insbesondere:

  • EN 60079-0 :2006 (Allgemeine Bestimmungen)
  • EN 60079-1 :2007 (Druckfeste Kapselung)
  • EN 60079-7 :2007 (Erhöhte Sicherheit)
  • EN 60079-11 :2007 (Eigensicherheit)

Angewendete harmonisierte Normen zur EMV-Richtlinie EMV 2004/108/EG, insbesondere :

  • EN 61000-6-3 :2007
  • EN 61000-6-2 :2005
  • EN 61000-3-2 :2006

Zulassungen (Variante 2 bis 10 sind optional)

Multifunktionale Steuerpulte STP 150:

Variante 1:
STP150 ed[ia]		 S 231251 I M2 EEx ed [ia] I
II 2G EEx ed [ia] IIA-T4
Variante 2:
STP150 ed		 S 231252 I M2 EEx ed I
II 2G EEx ed IIA-T4
Variante 3:
STP150 ia		 S 231253 I M2 EEx ia I
II 2G EEx ia IIA-T
Variante 10:
STP150 d		 S 240207 I M2 EEx d I
II 2G EEx d IIA-T4



Separate Not-/Ausschalter STP 150 NA:

Variante 4:
STP150 NA ed		 S 240201 I M2 EEx ed I
II 2G EEx ed IIA-T4
Variante 5:
STP150 NA d		 S 240202 I M2 EEx d I
II 2G EEx d IIA-T4
Variante 6:
STP150 NA ia		 S 240203 I M2 EEx ia I
II 2G EEx ia IIA-T4

EG-Baumusterprüfbescheinigung für Variante 1-10:
BVS 03 ATEX E 278

Separate Steuerschalter STP 150 ST:

Variante 7:
STP150 ST ed		 S 240204 I M2 EEx ed I
II 2G EEx ed IIA-T4
Variante 8:
STP150 ST d		 S 240205 I M2 EEx d I
II 2G EEx d IIA-T4
Variante 9:
STP150 ST ia		 S 240206 I M2 EEx ia I
II 2G EEx ia IIA-T4
