Elektrische Ausrüstungen für Bergbaumaschinen und -anlagen

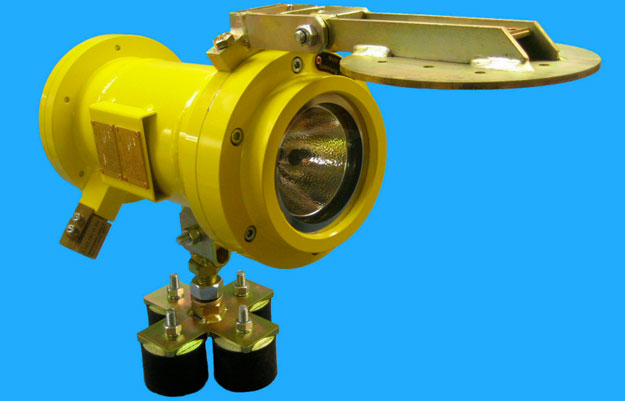

Explosionsgeschützter Halogen-Scheinwerfer Typ dHSR-2ÜL

Der Scheinwerfer dHSR wurde speziell für den untertägigen Bergbaueinsatz entwickelt. Durch seine kompakte und stabile Bauform kann der Halogen-Scheinwerfer hervorragend auf ortsveränderlichen Betriebsmitteln wie Senk-, Lademaschinen,  Bohrwagen und Teilschnittmaschinen installiert werden.

Images/Produkte/Scheinwerfer-Typ-dHSR-2UEL-Halogen-gross.jpg

Weitere Informationen


Der Scheinwerfer dHSR ist eine Weiterentwicklung des bekannten Scheinwerfers dHS 100, der vielfach auf Lade- und Senkmaschinen sowie Bohrwagen eingesetzt wird. Von 1984 bis 2010 wurden ca. 7000 Stück an die RAG geliefert.

Der Halogen-Scheinwerfer dHSR leuchtet  mit einem konstanten Arbeitslicht von 70W. Die Blendwirkung von Scheinwerfern konnte durch Einbau einer Zweifaden-Halogenlampe wesentlich reduziert werden.

Standardmäßig wird der Scheinwerfer in Abblendlicht-Schaltung mit 70W ausgeliefert. Der Scheinwerfer kann am optionalen Steuerpult STP von 70W Abblend- auf 75W Fernlicht umgeschaltet werden. Ebenfalls ist eine stufenlose Lichtdimmung auf ca. 2W möglich.


Weitere wesentliche technische Verbesserungen wurden durch Einbau eines Mikroprozessors erreicht. Durch entsprechende Programmierung des Mikroprozessors werden eine Lampen-Einschaltstrombegrenzung, sowie alle elektronischen Regel- und Steuerfunktionen innerhalb des Scheinwerfers ausgeführt.

Durch Regelung der Thyristor-ausgangsleistung wird die Temperatur der Elektronik-Platine auf +85 °C elektronisch begrenzt und somit die Lebensdauer der Platine erheblich gesteigert.

Eine höhere Lichtausbeute wurde erreicht, in dem die Lichtaustrittsfl äche der Metallverbundglasscheibe um 17% vergrößert wurde. Der Lichtaustrittswinkel wurde von 60° auf 90° erweitert.

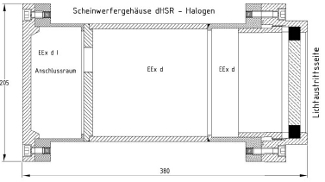

Maße

Breite 205mm
Länge 380mm
Gehäuseöffnung 145mm
Gewicht 35kg



Images/Produkte/gehaeuse2_281.jpg

Elektrische Daten

Spannung primär 42V bis 1100V
Spanung sekundär 24V DC stabilisiert
Frequenz 50Hz
Leuchtmittelleistung max. 100W (160VA Trafoleistung)
Leuchtmittel* 24V- 75/70W Zweifaden Halogenlampe/ 24V-100W Einfaden Halogenlampe
Umgebungstemperatur +40 °C
Bemessungskurzschlussstrom (bei max. vorgeschalteter Sicherung 100 gB) I "k2 5kA
Gebrauchskategorie AC 20 sowie AC 22A
Leistungseinführung 2 x M36 x 1,5 oder 1 x M36 x 1,5 und 1 Schraubverschluss M36 x 1,5
Leistungsquerschnitt bis 10 mm2 anklemmbar


*Bei Speisung weiterer Scheinwerfer aus dem Anschlußkasten:
Bemessungsspannung: <42 V (2 Stück Scheinwerfer maximal hintereinander geschaltet)

Kenngrößen der Überwachungsstromkreise für Scheinwerfer mit der Typbezeichnung –ÜL
Bemessungsspannung: =< 60 V

Besonderheiten und Zulassungen

Dieses Produkt ist ein Gerät im Sinne der Richtlinien 94/9/EG (ATEX-Richtlinie) und Richtlinie EMV 2004/108/EG (EMV-Richtlinie). Die Richtlinien werden erfüllt.

Angewendete harmonisierte Normen zur ATEX-Richtlinie, insbesondere:

  • EN 60079-0 :2006 (Allgemeine Bestimmungen)
  • EN 60079-1 :2007 (Druckfeste Kapselung)
  • EN 60079-7 :2007 (Erhöhte Sicherheit)

Angewendete harmonisierte Normen zur EMV-Richtlinie EMV 2004/108/EG, insbesondere:

  • EN 61000-6-3 :2007
  • EN 61000-6-2 :2005
  • EN 61000-3-2 :2006

Zulassungen:

  • I M2 Ex de I bzw Ex d I
    sowie
  • II2G Ex de IIB-T4 bzw. Ex dIIB-T4

EG-Baumusterprüfbescheinigung: BVS 03 ATEX E 277X 1.+2. Nachtrag
